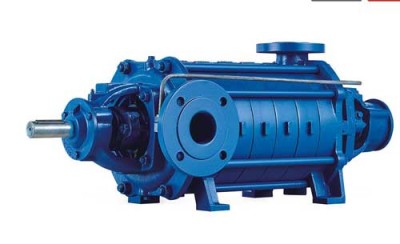

甘肃专业离心泵结构图
一般来说,泵的材料取决于液体的腐蚀性。例如,亚硫酸铵的输送可以选择不锈钢离心泵、玻璃钢离心泵等材料作为主体的耐腐蚀泵,榆次输送清水可以选择灰铸铁作为主体材料的泵。泵的出口和人口直径取决于输送液体的流量。泵的级数取决于管道所需的扬程,使泵的扬程略高于管道所需的压头。泵的密封性能取决于液体的毒性,如输送清水用填料密封,输送苯机械密封。选择离心泵时,如果几种类型的泵能够满足使用要求,则应选择经济且在区域内工作的泵。一般而言,单泵操作,备用泵可在重要岗位设置。如果所需流量较大,应选择流量较大的立式离心泵,一般不考虑多台泵的并联操作。
关于离心泵:离心泵是一种叶片泵,依靠旋转的叶轮在旋转过程中,由于叶片和液体的相互作用,叶片将机械能传给液体,使液体的压力能增加,达到输送液体的目的。离心泵工作有以下特点:工作稳定,输送连续,流量和压力无脉动。一般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。离心泵在排出管路阀门关闭状态下启动,旋涡泵和轴流泵在阀门全开状态下启动,以减少启动功率。离心泵泵在一定转速下所产生的扬程有一限定值。工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变。
设置缓闭止回蝶阀:这是一种在大型水利系统中应用比较普遍、效果比较好的方法。缓闭止回蝶阀由蝶阀、执行结构及液压控制系统构成。上图为安装有缓闭止回蝶阀的离心泵停泵水锤保护系统简图。该系统只需安装缓闭止回蝶阀即可,即能起到止回阀的作用又能起到开关阀的作用。当离心泵开启的时候,其按先慢后快的步骤开启,泵低载开启;当泵突然停止工作时,其按先快后慢的步骤关闭,即可以避免水锤的产生,又可以避免过多的介质倒流通过泵,引起泵的机械故障。
离心泵的精度分为加工精度和装配精度两个方面。按照国家标准,几乎每种通用型和成熟的泵产品都有国家标准,明确规定泵各个部件的加工精度要控制在几丝以内。实际是加工精度的控制很多厂家并无一套严格的质量控制制度。也无相应的设备来确保加工精度。
举个例子:同样一根轴,探伤,调质,打跳动,轴上的转子部件要做静平衡,动平衡测试,每一个部件在加工的时候就要控制好,不能超出允许的范围。因为一个差几丝,几个加在一起,就相差大了。离心泵的各个部件之间的配合靠的就是严丝合缝的组装。如果到处工差很大,运行起来就会像人老了,骨头要散架的趋势。
