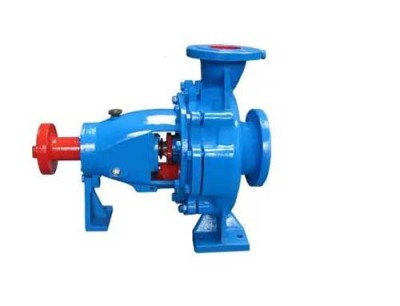

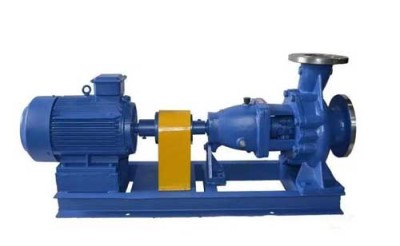

河南优质多级立式离心泵结构图
垫铁的布置施上过程中，根据厂方提供的设符的体积，重量和运行数据，确定在地脚螺栓旁边安放垫铁组。并在垫铁位置的基础面铲出麻面，麻面的面税要比垫铁稍大，约为150×100。水泵和电动机底座下各布置I2组垫铁，垫铁平垫规格为130×1，斜垫规格也为130×80，斜度为1:l5。每组垫铁配2块斜垫、1-3块平垫，每组垫铁不超过5块，商度为40-80mm。水泵底座的就位安装水泵底座安装时，将底左边确安放在调节螺柃上。，通过调接调节螺桂将底座调水平，同时调整底座与基础面之问的间隙，达到(45士5)mm。为确保水泵与电机的对中性(垂直/水平)，水泵底座及电机大允许安装偏差为O.5mm。将水采和电机的底座高程差在实际安装时比设计缩短2mm，以便用垫片调整电机的高程。其纵横中心线与基础纵横中心线重合，相对允许偏差值为±20mm(但其中心点应与电机求的中心点重合)。平面高程允许偏差为±3mm，底座平面水平度允许偏差不大于O.O1/1OOO。检查地脚螺栓与预留孔壁的距离15mm。
处理办法:更换适合的橡胶材料。机械密封处渗漏水的第三种可能性是泵盖静环室造成。主要原因是静环室内孔加工尺寸误差大，表面毛糙。表现的现象为从轴向喷水，静环与内孔之间存在间隙，或者内孔粗糙，静环跟转，橡胶磨损。处理办法:更换泵盖。或用生料带缠绕静环外圈，或加密封胶作应急处理。机械密封处渗漏水的第四种可能性是电机轴颈加工精度差、尺寸小、粗糙及轴颈锈蚀。主要原因是电机的轴颈(放动环处)加工尺寸小，或者由于介质带腐蚀性腐蚀泵浦，以及由于长时间停用，水作为介质，钢轴与铸件叶轮、泵盖的电电位不同，形成原电池反应，造成轴颈腐蚀。表现的现象是腐蚀的表面斑斑点点。处理办法:锈蚀表面用砂纸打光，用生料带缠绕后，放入动环作应急处理，好的方法是换轴，或轴镶套后加工恢复到原轴的尺寸。
预防措施集锦减少气蚀的有效措施是气泡的产生。首先应使在液体中运动的表面具有流线型，避免在部地方出现涡流，因为涡流区压力低，容易产生气泡。此外，应减少液体中的气体含量和液体流动中的扰动，这也将限制气泡的形成。选择适当的材料能够提高抗气蚀能力。通常强度和韧性高的金属材料具有较好的抗气蚀性能，提高材料的抗腐蚀性也将减少气蚀破坏。离心泵入口处的压力不应太低，但应有一个允许值。此时对应的气蚀余量称为必要的气蚀余量，一般由泵制造商通过气蚀实验确定，并作为离心泵的性能列入泵产品样本。泵正常运行时，实际汽蚀余量大于必要的汽蚀余量，按中国标准规定应大于0.5m。同时要清理管路的异物使畅通，或者增加管径的大小。
离心泵铸件的时效处理:离心泵铸件铸造出来之后,铸件内部存在应力，一般视材料不同，会有不同长短的时效处理时间。一般是放置在室外日晒雨淋很长一段时间。实际的情况是很多厂家为了抢下急单，会采用振动来处理应力。 这种办法当然是不能完全处理掉应力的，所以也对泵的质量稳定造成了一定的影响。
