浙江专业万事达不锈钢深井潜水泵图纸

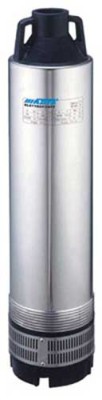

井用潜水泵是由泵体、扬水管、泵座、潜水电机（包括电缆）和起动保护装置等组成。泵体是潜水泵的工作部件，它由进水段、导流壳、逆止阀、泵轴和叶轮等零部件组成。叶轮在轴上的固定有两种方式:150QJ30型、200QJ80型、250QJ80型和QJC型的叶轮是用锥形套紧固在泵轴上；其它型号的叶轮则用键和轴套固定在泵轴上。导流壳之间用螺栓连接；150QJT15型的整个泵体则用四根扁拉筋紧固。泵体与潜水电机之间采用法兰面用螺栓连接，两轴则用联轴器连接。扬水管间也用螺栓连接。电机为立式运行的充水式井用潜水三相异步电动机，配带的电缆为防水橡套电缆，起动保护装置应选用具有过载、欠压、断相等保护功能的自藕减压起动箱。
井用泵在运用前，应用兆欧表检查电机缘电阻，其低值不能小于5兆欧。检查方法是将兆欧表上的一个接线柱接在电泵电缆线上，另一接线柱接在电机外壳上，摇动兆欧表，观察缘电阻值。检查潜水电缆有地开裂、擦伤等现象，如有损坏应及时互换，以防漏电。水浸电机应打开灌水螺栓，灌满洁净的清水后拧紧螺栓，再潜入水中。油浸电机如发现漏油，应替换密封元件后再潜入水中。电泵潜入水中前，应向泵内灌满清水，空转1-2秒钟，并发动2次，检查空转和发动是否正常。如果转向相反，将两相接线互换后即可。
避免在电源电压异常时开机:电源电压与额定电压不可相差10%，电压过高会引起电机过热而烧坏绕组，电压过低则电机转速下降，如达不到额定转速的70%时，启动离心开关会闭合，造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机:这是因为电泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。切莫让水泵不正常运转:切莫让水泵长期超负荷运转，不要抽含沙量大的水，电泵脱水运行的时间不宜过长，以免使电机过热而烧毁。机组在作业中，操作者观察其工作电压和电流是否在铭牌上规定的数值内，若不符合应使电机停止运转，找出原因并排除故障。电机的旋转方向要正确。应搞清电机的旋转方向，现在有许多类型的潜水泵正转和反转时皆可出水，但反转时出水量小、电流大，其反转时间长了会损坏电机绕组。
潜水泵运行中的注意事项
1. 潜污泵在无水的情况下试运转时，运转时间严禁超过额定时间。吸水池的容积能保证潜污泵开启时和运行中水位较高，以确保电机的冷却效果和避免因水位波动太大造成的频繁启动和停机，大中型潜污泵的频繁启动对泵的性能影响很大。
2. 当湿度传感器或温度传感器发出报警时，或泵体运转时振动、噪声出现异常时；或输出水量水压下降、电能消耗显著上升时，应当立即对潜污泵停机进行检修。
